脈沖袋式除塵器脈沖噴吹的結構形式
按常見的除塵器脈沖噴吹清灰的方式·可將噴吹方式分為高壓噴吹和低壓噴吹兩大類。其中常用的是高壓噴吹類。這其中包括中心噴吹式和環形噴吹式兩種。后者是采用環形引射器代替中心噴吹的文氏管，文氏管喉口斷面比后者大，所以阻力小。高壓噴吹氣壓為0·5～0．7MPa，而低壓噴吹指壓縮空氣噴吹壓力在0．1～O．4 MPa左右的噴吹方式。
高壓噴吹的結構形式有如下幾種。

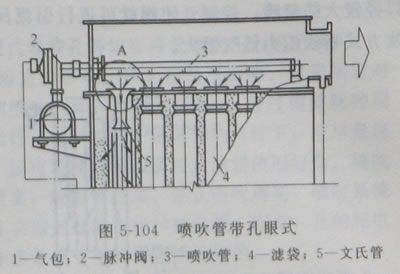

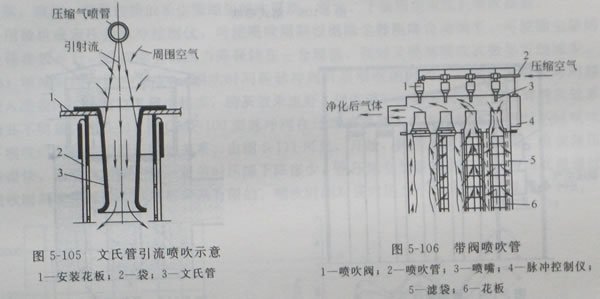

(1)噴吹管帶孔眼式 壓縮空氣由噴吹管孔眼直接噴射到濾袋內，有的通過文氏管誘導周圍空氣進行清灰，如圖5—104、圖5—105所示。這種噴吹方式應用越來越多。
(2)噴吹帶閥式 在噴吹鋼管上對著濾袋中心線上方的位置各安裝1只閥，閥上裝有噴嘴，高壓空氣由各閥的噴嘴噴射，經文氏管進入濾袋(見圖5—106)。帶閥式噴吹因閥的數量較多結構復雜應用較少。

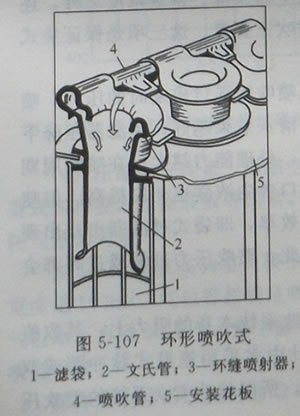

(3)環形噴吹式 噴吹管在文氏管的一側，與文氏管的環縫噴射器相連，壓縮空氣由文氏管的環縫噴吹并誘導二次風一同進行噴吹清灰，環形噴吹的優點是氣流均勻，缺點是環縫噴射器加工要求復雜。

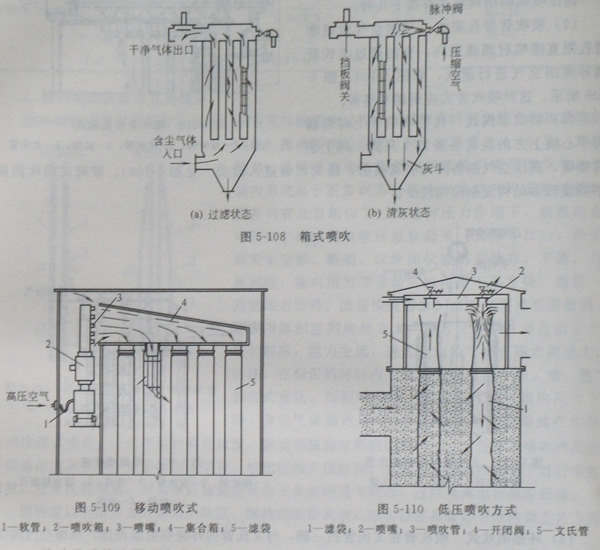

(4)箱式噴吹式 箱式噴吹是一個袋室用一個脈沖閥噴吹不設噴吹管，一臺除塵器分為若干個袋室裝。設與袋室匹配若干個脈沖閥．見圖5—1 08。箱式噴吹的優點是噴吹裝置簡單，換袋維修方便。但單室濾袋數量受限制。
(5)移動噴吹式 由一個脈沖閥與一根軟管和數個噴嘴組成一個移動式噴頭，每組濾袋對應裝有一個相互隔開的集氣室，當噴頭移動到某一集氣室時，打開脈沖閥·高壓氣由噴嘴噴人箱內，然后分別進入每條濾袋進行清灰，如圖5—109所示。其特點是用一套噴吹裝置噴若干排濾袋。
(6)低壓噴吹式 低壓噴吹的噴吹壓力為1atm左右。為減少因噴吹機構而造成的壓力損失，一般在噴管上裝有文氏管數目相同的開閉閥，并在閥上裝有對準文氏管中心的口徑較大的噴噴．控制開閉閥就可進行引漉反吹或閉流過濾（排風）這種噴吹方式噴吹壓力低氣量大。
