菱形扁袋除塵器
菱形扁袋式除塵器采用脈沖反吹外濾式,濾袋為菱形,具有濾袋數量少,過濾面積大,占地面積小,結構緊湊的特點。
外濾形式
菱形扁袋除塵器采用外濾形式。濾袋為菱形,沿扁長形濾袋的垂直方向縫成多個通道,并以叉形框架撐開,其斷面形成一個個相連的菱形。每條濾袋的過濾面積達11 平方米,比其他形狀的濾袋面積大得多,可充分利用箱體空間。濾袋借助密封條、壓板而固定在花板上。反吹方式
濾袋清灰采用風機反吹方式。清灰裝置由脈動反吹閥、電磁三通閥、反吹風機和反吹箱體組成。清灰時,反吹氣流從袋口向下進入濾袋,并通過脈動廈吹閥的作用使濾袋產生振動。當除塵器在高溫條件下運行時,通常將反吹風機進口與主風機出口管路相連接,以實現熱風反吹,防止結露。濾袋清灰是逐室進行的,因而除塵器設計成分室結構。
該產品有LBL和LPL兩種型式。其中,前者為防爆型,設有泄爆閥,采用消靜電濾料,箱體內設吹掃管,并采取靜電接地等措施。
主要特點
菱形扁袋除塵器的主要特點:1)濾袋斷面為菱形,占地面積小,設備緊湊;
2)每條濾袋的過濾面積很大,濾袋數量較少;
3)采用脈動反吹清灰,以反吹風機驅動。
LBL型除塵器的外形如下圖所示,主要規格和參數型號見表

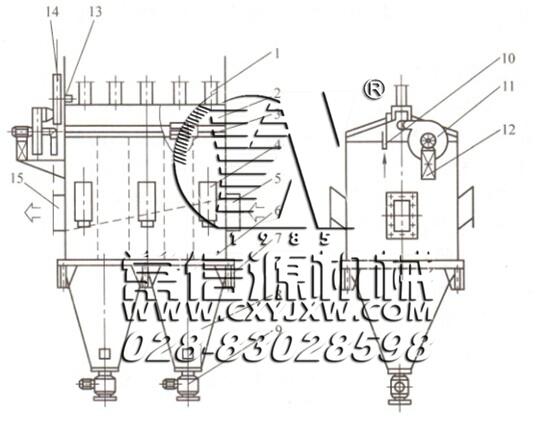

圖LBL型菱形扁袋除塵器
1-停風閥2一反吹風箱體3-上箱體4-防爆閥5-進風口6-中箱體7-支架8-灰斗9-卸灰閥10-壓縮空氣管11-反吹風機12-反吹風機平臺13-脈動閥電機14-脈動閥15-排風口
型號參數
表LBL(LPL)型菱形扁袋除塵器主要規格和參數
一參數 | LBL3- 40 | LBLA- 53 | LBL5- 66 | LBL6- 80 | LBL7- 93 | LBL8- 112 | LBL9- 126 | LBLlO- 140 | LBLll- 154 |
過濾面積/1112 | 400 | 530 | 664 | 800 | 930 | 1116 | 1256 | 1395 | 1535 |
倉室數/間 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
濾袋數量/條 | 36 | 48 | 60 | 72 | 84 | 96 | 108 | 120 | 132 |
設備阻力/Pa | 1200 | ||||||||
脈動反吹 裝置 | (1)反吹風機9-29№4.5A,2.4kW (2)SWDO.4-2脈動裝置,0.4kW | ||||||||
設備質量/t | 14.5 (14) | 18.7 (18) | 21.6 (21) | 25.7 (25) | 29.2 (28.5) | 32.7 (31.5) | 35.6 (34.4) | 39.1 (38.5) | 42 (41.4) |

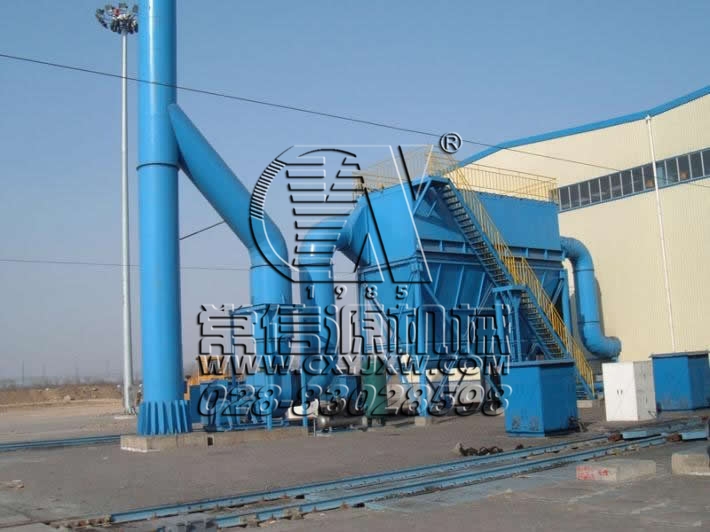

菱形扁袋除塵器圖片
菱形扁袋式除塵器
