高爐煤氣脈沖袋式除塵器

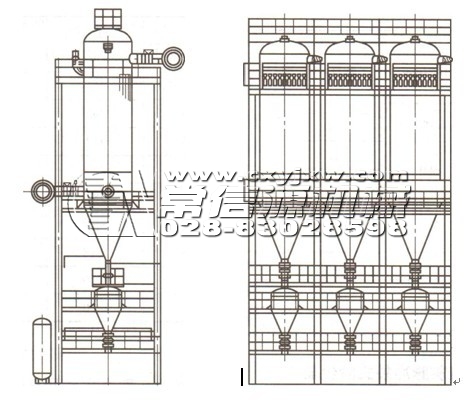

高爐煤氣脈沖袋式除塵器以長袋低壓脈沖袋式除塵器的核心技術為基礎。其箱體呈圓筒形（見圖5-29），并設計成耐壓和防爆結構，以適應煤氣的正壓條件?；拿簹庥芍邢潴w下部（或灰斗）進入，經氣流分布裝置均布。凈煤氣由上箱體排出。上箱體有足夠的高度，可在其中拆換濾袋。
濾袋呈行列布置，因而各列的濾袋數量互有差別。
清灰方式為低壓脈沖噴吹，清灰壓力比除塵器工作壓九高0.15-o．2MPa，清灰氣源通常為氮?dú)猓谌狈Φ獨獾膱?chǎng)合，可將凈煤氣加壓后作為清灰氣源。
高爐煤氣脈沖袋式除塵器設計的基本要求是防燃防爆，防止煤氣泄漏。為此，采諏了各項防爆措施：選用消靜電濾料；箱體上部設防爆閥；箱體靜電接地；箱體內消除任何可能積灰的平臺和死角；對煤氣溫庋和含氧量進行監控。
除塵器的卸灰借助."三閥加中間倉”的裝置，包括兩個球閥、一個星形閥、‘一個中間倉。 濾料多采用P84與玻纖復合針刺氈。濾袋長度一般為6000-7000mm，最長達8000mm。濾袋框架通常制作成2-3節結構。
隨著高爐煤氣脈沖袋式除塵器由小型高爐向中型、大型高爐推廣應用，筒體走向大型化，直徑由Ø2600mm增大到Ø6000mm。通常多個筒體并聯使用，每個筒體進口和出口都裝設調節閥和截止閥，可以將任何一個簡體關閉進行離線檢修，并可實現離線清灰。
高爐煤氣脈沖袋式除塵器有以下特點：
1)除塵效果好，凈煤氣含塵濃度可低于5-10mg/m3（標準），顯著延長熱風爐壽命；
2)運行穩定可靠，無論過濾或者清灰都可長期保持良好的效果；
3)多筒體并聯，可實現不停機檢修，不會影響生產；
4)不降低煤氣溫度和熱值，并可提高煤氣余壓發電約40%，節能效果好；
5)收集的煤氣灰為干灰，有利于綜合利用，而且沒有廢水污染和污泥處理問題。
該除塵器單個簡體的主要規格和參數見表5-17。


表5-17高爐煤氣脈沖袋式除塵器簡體規格和參數

筒體內徑 /mm	脈沖閥		濾袋		過濾面積 /m2	處理煤氣量 /(m3/h)
	口徑/mm	數量/個	規格/mm	數量/條
Ø2600	Ø80	9	Ø130X6000	99	234	11664
Ø2700		10		112	275	13200
Ø2800		10		120	294	14112
Ø2900		11		131	321	15408
Ø3000		11		139	341	16368
