瀝青混凝土攪拌站除塵方案

瀝青混凝土攪拌站除塵

1．生產工藝及污染源 瀝青混凝土攪拌站拌制各種瀝青混合料，是道路建設與維修的原料供應站。其生產工藝由原料加工、貯運、干燥、篩分、粉料供給、混凝土攪拌儲運等部分組成。將加工好的石子裝入滾筒干燥機，加熱至140~180℃。再經篩分，將合格的骨料裝入攪拌機，與一定比例的石灰粉料和熱瀝青攪拌成瀝青混凝土，供鋪路使用。

按瀝青混凝土攪拌站工作方式分為連續式和間隙式：連續式為大中型瀝青攪拌站，大都為固定場所，國產機組型號為LB40~ LB4000；間隙式主要為滾動式攪拌機，適應流動作業，國產機組型號為LB15~LB30。瀝青混凝土攪拌站工藝流程如圖下圖1所示。

圖1瀝青混凝土攪拌站工藝流程

在骨料準備加工工序產生粉塵。在骨料干燥，包括提升、篩分工序，產生含細粉顆粒物及SOx，的濕熱煙氣，如采用重油燃料，還可能含有少量炭黑及焦油氣體。在瀝青攪拌及儲運工序產生含瀝青油霧的含塵氣體。

煙塵的主要參數見表1。

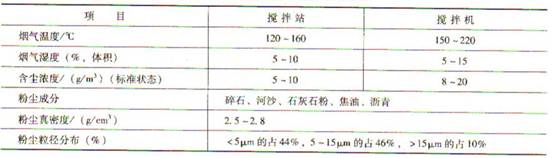

表1瀝青混凝土攪拌煙塵參數

除塵系統設計及設備選型

1)對瀝青混凝土攪拌站，通常將污染源合并摻混，設計一個除塵系統。除塵工藝采用旋風（或慣性）加袋式的兩級除塵方式；前級捕集粗粒塵及熾熱火星，作為骨料回收利用；后級捕集微粒塵并凈化有害氣體，收下塵作為礦粉加入攪拌機回收利用?？梢詫杉壗Y(jié)合為一體。

2)骨料下燥煙氣與瀝青攪拌煙氣宜在預除塵器前盡早摻混，利用石灰粉及骨料吸附瀝青焦油。袋式除塵器前設緊急野風閥及溫控報警裝置，

3)對間斷作業的攪拌站，應設有袋式除塵器預熱及溫控裝置，箱體予以保溫。

4)對固定式大型攪拌站，適宜選用分室反吹袋式除塵器或脈沖噴吹袋式除塵器，發展趨勢虹更多選用離線脈沖清灰袋式除塵器，配芳綸或氟美斯拒水防油針刺氈濾料。

5)對滾動式攪拌機，適宜選用移動組臺式專用除塵機組

3工程實例

【成都常源機械除塵案例1】

某廠LB3000瀝青混凝土攪拌站混合煙氣慣性和袋式兩級干法除塵工藝，除塵工藝流程圖如下圖2所示，系統主要設計參數及設備選型見下表2

圖2瀝青混凝土攪拌站除塵工藝流程圖

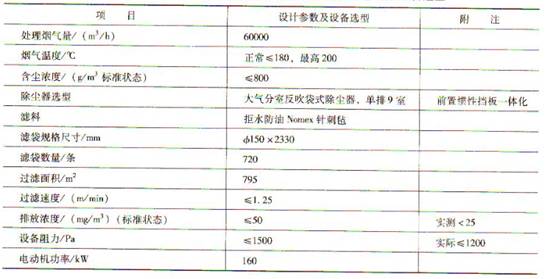

表2 LB3000瀝青混凝土攪拌站除塵系統設計參數及設備選型

【常源機械除塵案例2】

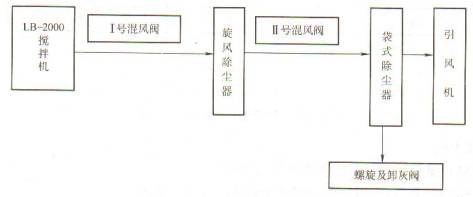

某廠LB-2000瀝青混凝土攪拌機煙氣采用旋風和袋式兩級干法除塵工藝，除塵工藝流程如圖2所示，系統主要設計參數及設備選型見表3． 表3 LB2000瀝青混凝土攪拌機除塵系統設計參數及設備選型
