煤磨型脈沖袋式除塵器
煤磨型脈沖袋式除塵器是在普通型氣箱脈沖袋式除塵器的基礎上，結合煤磨的煤粉粉塵粒度細、易燃，易爆的特點而開發的專業收塵設備、目前已在國內得到廣泛應用于水泥、電力、冶金、化工等工作廢氣的收塵。如水泥磨、生料磨、礦山破碎、物料提升、運輸?shù)葥P(yáng)塵點的收塵均可使用,收塵效率高.
適用范圍
煤磨型脈沖袋式除塵器是在普通型氣箱脈沖袋式除塵器的基礎上，結合煤磨的煤粉粉塵粒度細、易燃，易爆的特點而開發的專業收塵設備、目前已在國內得到廣泛應用。煤磨型脈沖袋式除塵器內部經過特殊設計，避免積灰?；叶飞显O(shè)計有電加熱 器和溫度繼電器。以防灰斗內部粘結積灰，滿足了處理煤粉的要求。煤磨型脈沖袋式除塵器采用防靜電濾料,機體具有防爆結構,并設有泄壓裝置,具有防爆性能,適用于煤粉制備系統以易燃、易爆粉塵的收集,該設備機械動作部件少,維修工作量小,換袋方便,由于采用脈動分室清灰,收塵效率高,能夠長期、高效運行,收塵效率高。煤磨型脈沖袋式除塵器可以廣泛地應用于水泥、電力、冶金、化工等工作廢氣的收塵。如水泥磨、生料磨、礦山破碎、物料提升、運輸?shù)葥P(yáng)塵點的收塵均可使用。
煤磨型脈沖袋式除塵器特點
1、獨特的防爆裝置，可徹底解決由除塵介質爆炸所帶來的隱患。
2、離線式清灰，無二次揚塵，清灰效果好。
3、濾袋自鎖密封，密封性好，除塵效率高。
4、氣箱式結構，阻損小，檢查、更換濾袋方便。
5、全自動控制，操作簡便，可靠性高。
LPFM型防爆脈沖袋式除塵器型號規格（一）
| 型號規格/技術參數 | LPFM32系列 | LPFM64系列 | ||||||
| -3 | -4 | -5 | -6 | -4 | -5 | -6 | -7 | |
| 處理風量（m3/h） | 4470 | 5960 | 7440 | 8930 | 11910 | 14880 | 17860 | 20840 |
| 總過濾面積（m2） | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 |
| 凈過濾面積（m2） | 62 | 93 | 124 | 155 | 186 | 248 | 310 | 372 |
| 收塵室數（個） | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 |
| 每室袋數（條） | 32 | 64 | ||||||
| 濾袋總數（條） | 69 | 128 | 160 | 192 | 256 | 320 | 384 | 448 |
| 脈沖閥數量（個） | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 |
| 脈沖閥的規格（英寸） | 2 | 2 1/2 | ||||||
| 濾袋規格 | φ130×2450 | |||||||
| 濾袋材質 | 根據煙氣性質選用 | |||||||
| 過濾風速（m/min） | 0.8-1.2（根據不同的揚塵點選取不同的凈化過濾風速） | |||||||
| 承受負壓（Pa） | ≤6000 | |||||||
| 除塵器阻力（Pa） | 1200～1700 | |||||||
| 漏風率（%） | ≤5 | |||||||
| 入口氣體含塵濃度（g/m3） | <1000 | |||||||
| 出口氣體含塵濃度（mg/m3） | 符合國家及地方環保要求 | |||||||
| 噴吹壓力（Mpa） | 0.5～0.7 | |||||||
| 壓縮空氣耗量（Nm3/min） | 0.27 | 0.37 | 0.46 | 0.55 | 1.2 | 1.5 | 1.8 | 2.1 |
| 空氣壓縮機推薦型號 | 根據企業供氣情況確定（需方自備） | |||||||
| 鎖風裝置 | 根據工藝情況需要確定 | |||||||
| 螺旋輸送機 | 無 | |||||||
| 保溫面積（m2） | 28.3 | 35.8 | 45.1 | 56.8 | 71 | 96.2 | 120.2 | 142.6 |
| 設備總重 | 2.8 | 3.6 | 4.5 | 5.6 | 6.7 | 8.1 | 9.5 | 10.9 |
LPFM型防爆脈沖袋式除塵器型號參數表（二）
| 型號規格/技術參數 | LPFM96單系列 | LPFM96雙系列 | |||||||||||||||||
| -5 | -6 | -7 | -8 | -9 | -2×5 | -2×6 | -2×7 | -2×8 | -2×9 | -2×10 | |||||||||
| 處理風量（m3/h） | 22320 | 26750 | 31200 | 35720 | 40130 | 44600 | 53810 | 62790 | 71720 | 80690 | 89670 | ||||||||
| 總過濾面積（m2） | 465 | 557 | 650 | 744 | 836 | 929 | 1121 | 1308 | 1494 | 1661 | 1868 | ||||||||
| 凈過濾面積（m2） | 372 | 465 | 557 | 651 | 744 | 836 | 1028 | 1215 | 1401 | 1558 | 1775 | ||||||||
| 收塵室數（個） | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | ||||||||
| 每室袋數（條） | 96 | ||||||||||||||||||
| 濾袋總數（條） | 480 | 576 | 672 | 768 | 864 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | ||||||||
| 脈沖閥數量（個） | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 28 | 32 | 36 | 40 | ||||||||
| 脈沖閥的規格（英寸） | 2 1/2 | ||||||||||||||||||
| 濾袋規格 | φ130×2450 | ||||||||||||||||||
| 濾袋材質 | 根據煙氣性質選用 | ||||||||||||||||||
| 過濾風速（m/min） | 0.8～1.2（根據不同的揚塵點選取不同的凈化過濾風速） | ||||||||||||||||||
| 承受負壓（Pa） | ≤6000 | ||||||||||||||||||
| 除塵器阻力（Pa） | 1200～1700 | ||||||||||||||||||
| 漏風率（%） | ≤5 | ||||||||||||||||||
| 入口氣體含塵濃度（g/m3） | <1000 | ||||||||||||||||||
| 出口氣體含塵濃度（mg/m3） | 符合國家及地方環保要求 | ||||||||||||||||||
| 噴吹壓力（Mpa） | 0.5～0.7 | ||||||||||||||||||
| 壓縮空氣耗量（Nm3/min） | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 3.4 | 4.2 | 4.8 | 5.4 | 6.0 | ||||||||
| 空氣壓縮機推薦型號 | 根據企業供氣情況確定（需方自備） | ||||||||||||||||||
| 鎖風裝置 | 根據工藝情況需要確定 | ||||||||||||||||||
| 螺旋輸送機 | 根據工藝情況需要確定 | ||||||||||||||||||
| 保溫面積（m2） | 123 | 135.4 | 147.5 | 156 | 164 | 178 | 213 | 248 | 283 | 318 | 353 | ||||||||
| 設備總重 | 11.3 | 13.8 | 15.8 | 17.2 | 18.6 | 22 | 26.2 | 30.4 | 34.6 | 37.8 | 41.0 | ||||||||

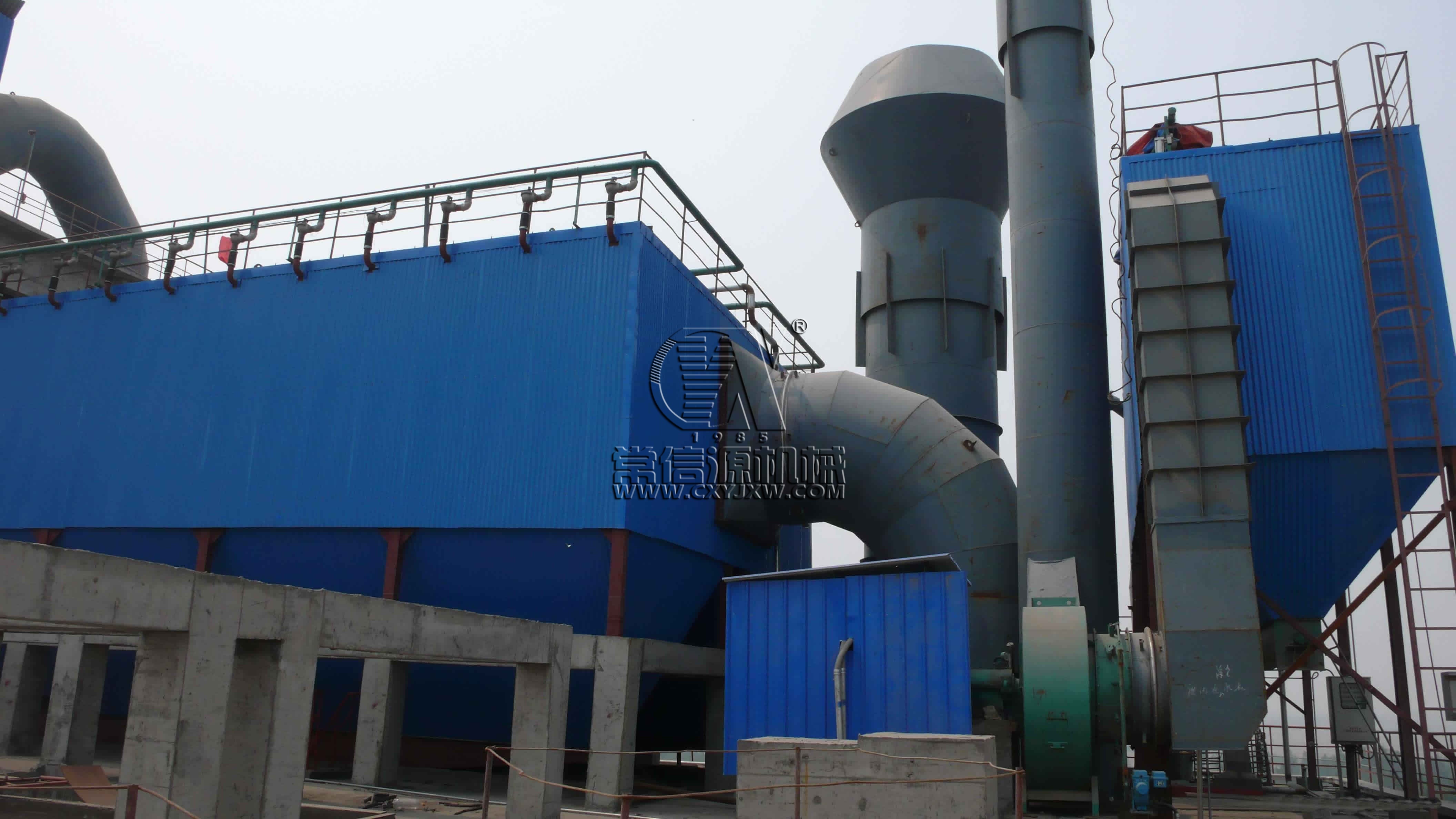

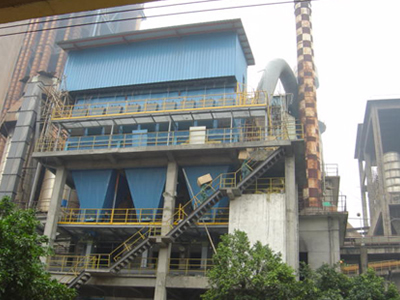

煤磨型脈沖袋式除塵器圖片
煤磨型脈沖袋式除塵器
