立式螺帶混合設備基本結構和工作原理
立式螺帶混合設備的結構是新型、高效的混合設備，其結構緊湊合理、混合速度快、混合精度高、設備能耗低、混合作用柔和、摩擦熱少、占地面積小、以及安裝、操作和維修方便。下面就SC
立式螺帶混合設備的結構是新型、高效的混合設備，其結構緊湊合理、混合速度快、混合精度高、設備能耗低、混合作用柔和、摩擦熱少、占地面積小、以及安裝、操作和維修方便。下面就SCH型立式螺帶式錐形混合設備作一介紹。1）基本結構 該設備由錐體、簡蓋、螺帶、傳動部件和出料閥等組成。根據具體要求，還可另設錐體夾套、噴液裝置等輔助設施。
2）工作原理 該混合設備由電動機經擺線輪行星減速機驅動螺帶及螺桿式的攪拌器旋轉，旋轉的螺帶將物料在混合室內沿壁面以自下而上的圓周移動而進行提升或拋起，當物料到達中心位置或**點時，便靠自重向下運動，從而使物料在錐形混合室內相互擴散、對流、剪切、錯位和摻混，迫使物料作全方位的空間不規則復合運動，并在短時間內到達混合均勻的效果。
立式混合機被廣泛用于粘合劑、化工產品、涂料、化妝品、食品、藥品和塑料等工業行業。立式螺帶混合機可廣泛用于工業生產中各種簡單的干燥混合和更為復雜的真空干燥工藝。
立式螺帶混合機的三重混合作用，使得用戶可以在極短的時間內獲得較好的混合效果。在操作過程中，螺桿帶動物料做螺旋上升的同時，圍繞槽壁做環繞運動，被提升的物料迅速從頂部滑落下來，完成混合。
立式螺帶混合機的三重混合作用，使得用戶可以在極短的時間內獲得較好的混合效果。在操作過程中，螺桿帶動物料做螺旋上升的同時，圍繞槽壁做環繞運動，被提升的物料迅速從頂部滑落下來，完成混合。
混合原理
 |
 |
 |
|
首先，混合螺桿繞自身軸線旋轉并持續地以一種提升作用輸送新的物料。
|
其次，混合螺桿繞錐筒緩慢地作圓周運動。
|
**，物料從螺桿甩下，被帶到槽的對面，完成三重混合。
|
真空干燥系統

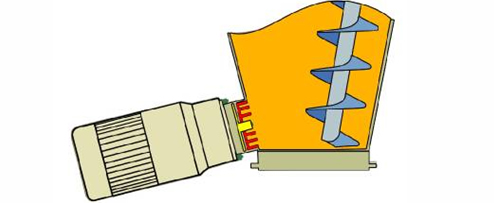

綜合的切碎機
*設備的詳細型號請點擊“技術參數”按鈕
A系列立式混合機（常溫、常壓、平蓋型）
|
型號
|
全容積
|
螺桿功率
|
懸臂功率
|
支座中心距
|
支座高
|
支座孔徑
|
外形尺寸
|
|
|
m3
|
ft2
|
|||||||
|
A-3
|
0.2
|
7
|
1.5
|
800
|
725
|
24
|
900×1900
|
|
|
A-6
|
0.5
|
18
|
3
|
1060
|
1125
|
30
|
1190×2500
|
|
|
A-10
|
1
|
35
|
4
|
1335
|
1405
|
30
|
1440×2780
|
|
|
A-24
|
2
|
71
|
5.5
|
1680
|
1920
|
30
|
1850×3500
|
|
|
A-32
|
2.5
|
88
|
5.5
|
1810
|
2130
|
30
|
1980×3800
|
|
|
A-40
|
3
|
106
|
7.5
|
1900
|
2280
|
30
|
2080×4000
|
|
|
A-50
|
4
|
141
|
7.5
|
2110
|
2630
|
30
|
2300×4400
|
|
|
A-64
|
5
|
177
|
11
|
1.5
|
2270
|
2805
|
30
|
2500×4800
|
|
A-80
|
6
|
212
|
11
|
1.5
|
2390
|
3045
|
30
|
2570×5000
|
|
A-120
|
8
|
283
|
15
|
1.5
|
2650
|
3350
|
36
|
850×5200
|
|
A-180
|
10
|
353
|
18.5
|
2.2
|
2880
|
3590
|
36
|
3160×5400
|
|
A-240
|
12
|
424
|
18.5
|
2.2
|
3060
|
3800
|
36
|
3370×5800
|
|
A-300
|
15
|
530
|
22
|
2.2
|
3290
|
4005
|
36
|
3550×6000
|
V系列立式混合機（壓力封頭型）
|
型號
|
全容積
|
螺桿功率
|
懸臂功率
|
支座中心距
|
支座高
|
支座孔徑
|
外形尺寸
|
|
|
m3
|
ft2
|
|||||||
|
V-1
|
0.1
|
7
|
1.1
|
545
|
725
|
24
|
650×1800
|
|
|
V-3.5
|
0.3
|
18
|
2.2
|
795
|
1125
|
24
|
900×2000
|
|
|
V-6
|
0.5
|
35
|
3
|
915
|
1405
|
30
|
1160×2900
|
|
|
V-10
|
1
|
71
|
4
|
1215
|
1920
|
30
|
1440×3400
|
|
|
V-32
|
2.3
|
88
|
5.5
|
1515
|
2130
|
30
|
1800×4000
|
|
|
V-48
|
3.3
|
106
|
7.5
|
1815
|
2280
|
30
|
2000×4300
|
|
|
V-64
|
4.5
|
141
|
11
|
1.5
|
2015
|
2630
|
30
|
2250×4650
|
|
V-96
|
6
|
177
|
11
|
1.5
|
2215
|
2805
|
30
|
2450×5100
|
|
V-120
|
7.8
|
212
|
11
|
1.5
|
2415
|
3045
|
36
|
2700×5500
|
|
V-200
|
10
|
353
|
18.5
|
2.2
|
2620
|
3590
|
36
|
2900×5900
|
|
V-250
|
12.3
|
424
|
18.5
|
2.2
|
2840
|
3800
|
36
|
3150×6350
|
|
V-300
|
15
|
530
|
22
|
2.2
|
3045
|
4005
|
36
|
3450×6800
|
