雙螺旋錐形混合機使用說明書

概述

ZSH型大開門雙螺旋錐形混合機經常源科研共同創新研制而成的一種新型、高效、節能、粉體、顆粒、粉液理想混合設備。優化設計**是化工部重點推廣的混合設備。

用途

ZSH系列混合機廣泛應用于化工、醫藥、農藥、化肥、染料、冶金、礦山、食品、乳品、味精、食鹽、橡膠、塑料、建材、涂料、釀造、國防、科研等行業的固——固（即粉體與粉體）混合；固——液（即粉體內添加液體）混合；粒——粒（即顆粒與顆粒）混合；液——液（即液體與液體）混合。該機對混合物適應性廣，無死角，無沉積，對熱敏性物料不會產生過熱現象；對顆粒物料不會壓饋和磨碎；對比重懸殊和粒度不同的物料組成的混合不會產生分層、離析現象；對粗粒，細粒和細粉等各種顆粒、纖維或片狀物料的混合也有較好的適應性。具有混合精度高、裝載系數大、速度快、能耗低；安全、無塵、密封性能好，可適應真空進料，操作安裝維修方便等優點，并設有噴液裝置。功效是滾筒式的10倍、單螺旋的3倍以上，解決了滾筒式無法解決的分層離析現象，是理想的新型高效混合專用設備。

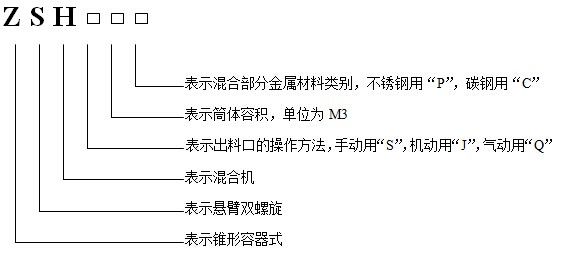

型號編制方法

結構特點

混合機結構如圖2——5所示，它由傳動、螺旋、筒體、筒蓋、出料閥及噴液裝置等部件組成。
1、 傳動部分：
由自轉電機和公轉電機的運動，通過蝸桿、蝸輪（擺線針輪減速機）、齒輪調整到合理的速度，然后傳遞給螺旋使螺旋實現自，公轉兩種運動。
2、 螺旋部分：
筒體內兩只非對稱排列的懸臂螺旋作自、公轉行星運動時，在較大范圍內翻動物料，使物料快速達到均勻混合。
3、 筒體部分：
筒體為錐形結構，作乘物料用。使出料迅速、干凈、不積料、無出料死角。
4、 筒蓋部分：
筒蓋支承著整個傳動部分，傳動部分用螺栓固定在筒蓋上。筒蓋上設有若干孔，供進料、觀察、清洗、維修用。
5、 出料閥：
出料閥安裝在筒體底部，用于控制物料流出及放料。該出料閥可分手動、機動、氣動等形式。
6、 噴液裝置：
噴液裝置由旋轉接頭和噴液部件組成，噴液部件固定在分配箱下端蓋上，由轉臂帶動一起運轉，旋轉接頭和噴液部件為活動連接，以便旋轉接頭固定在管道上。

工作原理

混合機兩只非對稱排列的螺旋快速自轉將物料向上提升，形成兩股非對稱的沿筒壁自下向上的螺柱形物料流。
轉臂帶動的螺旋公轉運動，使螺旋外的物料不同程度進入螺柱包絡線內，一部分物料被錯位提升，另一部分物料被拋出螺柱，從而達到全園周方位物料的不斷更新擴散。被提到上部的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補充了底部的空穴，從而形成對流循環。（見圖1）
由于上述運動的復合，物料在較短時間內獲得了均勻混合，混合精度高。
需要混合的工作液體由接頭輸入，經過管路、噴頭、均勻噴灑在筒體中運動的物料內。

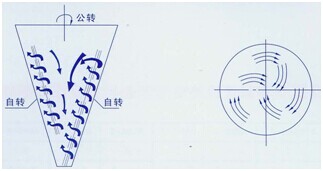

大開門雙螺旋錐形混合機工作原理圖（圖1）

設備潤滑

1、 本機以油浴潤滑為主，對油浴潤滑不理想部位采用MoS2（或黃油）潤滑，并設計有儲油裝置。
2、 蝸輪、蝸桿減速器采用40＃機油潤滑。
3、 本機分配箱、轉臂、傳動頭和4m3至30m3混合機的主傳動箱體中齒輪、軸承一般采用齒輪油HT——30潤滑；對防油要求嚴格的物料混合采用3或4號MoS2潤滑脂；食品、藥物混合采用32號白油（SYB1371-60）。
4、 本機出廠時未加潤滑油，但如采用MoS2，本廠在裝配時已裝。
5、 新設備在運轉50小時后應換油一次，設備正常工作后應在6-12個月?lián)Q油一次，并定期檢查潤滑部位的油位。
6、 設備上加油處都標有“注意加油”指示牌。

設備安裝與使用

1、 本機應垂直安裝（見圖2-5），安裝尺寸如表2.
2、 物料由筒蓋上進料孔加入，打開出料閥放出物料，放料時應防止出現真空而產生壓差。
3、 開機起動時，必須先啟動自轉，后啟動公轉，停機時，先停公轉，后停自轉，**不得反而進行。公自轉從筒蓋進料口向下觀察，均按順時針方向運轉。
4、 設備在運轉時，人體和手不得伸入筒體內；取樣時必須先停機。如發現大于Φ8mm的硬性雜物進入筒體內應及時停車排除，然后重新起動。
5、 在固——液混合時，液體應在物料加畢，設備運轉后噴射。
6、 本機允許滿載起動，不停車出料。
7、 設備的使用條件如表1－3所示，其中裝載系數0.6是在物料比重1—1.2情況下得到，當比重>1.2時，裝載量應按比例減少。
8、 本機混合操作時間一般為8—10分鐘，對均勻度要求不同，物料特殊的混合可由用戶自己確定。

維修

1、 拆卸：卸下出料閥，拆開筒蓋，吊下，翻轉；卸下兩螺旋軸；拆傳動頭、轉臂、分配箱、筒蓋、公轉蝸輪箱、自轉蝸輪箱；然后拆各部件內件。
2、 組裝；清洗各部件、零件、按反順序裝配；各軸承和齒輪預先涂上油；裝潤滑油、試車運行。
3、 易損件：本機易損標準另部件見表4－13、非標準易損件，本長可代為加工，在此不做說明。
4、 出料閥發生轉動困難可適當調節間隙，以不漏粉為宜，液體出料閥漏液時，應更換密封件。

附加說明

1、 本機出料閥為手動，但根據用戶的要求，設計有各類電動出料閥，氣動出料閥，以便實現自動出料。
2、 本機設計專門的電器控制箱，其電氣原理如附圖1所示；該電器箱設有公、自轉的聯鎖裝置，控制了啟動，停機順序，保證混合機的正常運行，需要的用戶可另行訂購。
3、 本機根據用戶需要可配備超重型、真空型、防爆型、加溫冷卻型（夾套式）。
4、 本機不隨帶擺線針輪減速機、電機說明書，有關它們的使用要求，潤滑條件等情況可查閱有關手冊。
5、 本機在混合液體時，因液體濃度差異，如對公轉與自轉速度另有要求，敬請在訂貨時予以注明。
6、 開啟動前，應該注意加油，同時應將筒體內固定裝置清理干凈。
7、 本說明書隨機出廠，敬請用戶在使用本機時參照本說明書，謝謝！
