臥式砂磨機產品說明書

概要

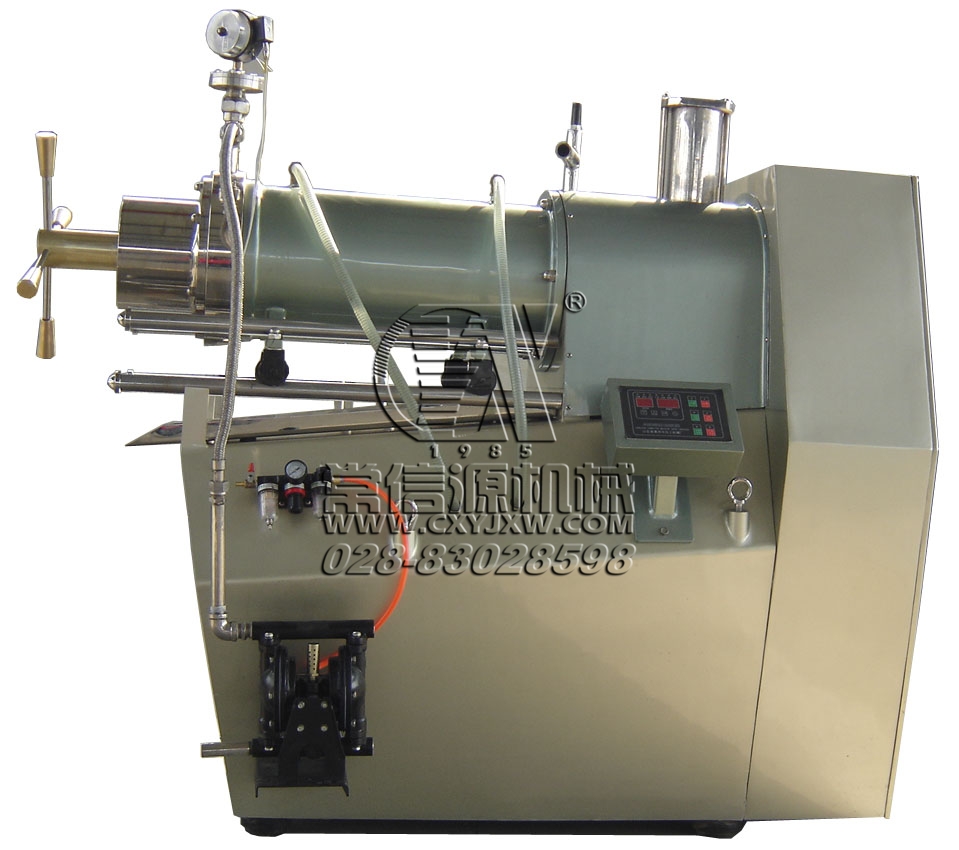

臥式砂磨機是具有水平筒體的可連續生產的研磨分散機械，用于研磨分散固/液相懸浮體的設備。
其分散原理：主電動機通過三角皮帶帶動分散軸作高速運動，分散軸上的分散盤帶動研磨介質運動而產生摩擦和剪切力使物料得以研磨和分散。該設備由于采用了機械密封使之達到全密閉，從而消除了生產中溶劑揮發損失，減輕了環境污染，另一方面，由于防止了空氣進入工作筒體，避免了物料在生產過程中可能形成的干固結皮。

部件簡介

2.1密封與潤滑

機械密封采用開式水循環冷卻，避免封閉式循環因輕微滲漏造成阻塞而引起過度發熱，過度磨損等不良后果。

2.2研磨筒體

本系列產品內的筒體均為不銹鋼制成。由于具有良好的耐磨性和抗蝕性擴大了本系列產品的使用范圍。夾套冷卻可采用循環冷卻或直接接自來水冷卻。

2.3分散軸組件

分散軸上裝有特殊設計的分散盤，用襯套、雙螺母緊固在分散軸上的，分散盤組裝在分散軸上時，注意旋向和配對裝配，以保證連續分散達到理想的效果；另外為了充分利用已經發生磨損的分散盤（磨損程度不一致），提高使用壽命，可以在清洗拆裝時，調換裝配位置，但仍需保證配對位置。

2.4出料系統

本機采用篩圈出料。篩圈在軸向有若干縫隙（即出料間隙），這種篩子有較大的出料面積，能限制介質溢出。該篩圈用耐磨鋼制成，有很高的硬度，使用壽命較高；在進料口安裝有壓力表，在出料口安裝有溫度表。

2.5壓力表和研磨介質裝入

本機裝研磨介質時，可首先卸下進料處活接頭，裝上料斗，將事先經過稱量好的介質從此口裝入，絕大多數介質會流入筒內，余量可稍微轉動一下主電機導入，由于這時介質是干狀態，不能啟動主機，以防止介質被打碎，注意裝介質量按技術參數要求，過量則負荷超載，不足則效率低。

2.6研磨介質

研磨介質需要更換或其它原因需將介質放出時，卸下端蓋前面的放水總成，即可放出介質，直接開啟6”球閥可放存水，在運轉時應旋緊放砂閥。
生產中若要換色，可考慮由淺入深的進行，一批物料磨完后，可放入適量的漿料到缸內用泵打入筒體內進行循環，同時，輕微啟動分散軸進行間斷轉動，**通入溶劑進行清洗。
清洗后應將洗漿液保持一部分在筒體內，若筒體內不保留一定的溶液，介質就會在筒體內凝結，導致下次工作運轉時的困難。

2.7機身

機身是固定和支撐主機、送料泵、無級變速器、筒體、電器箱等部件的鋼焊接體構件，穩定可靠，結構緊湊。

安裝注意事項

3.1、將機器放在平整的地方，查看機腳與地平面結合面效果、要求、平衡、無搖晃，空隙用鐵板斜鐵墊平。
3.2、檢查管路進出是否松動，連接口上部壓力表及溫度表是否接好。
3.3、將進線電源接入砂磨機電箱，左側三空缺接口，將三主背插熔芯插上，看其線路星三角及泵動作是否協調。
3.4、接通空壓機試用泵將水打入砂磨機，直至出料口溢出
或從上部將水灌入筒內。
3.5、從砂磨筒上前端裝砂孔裝入玻璃珠18公斤(SMJ20)、25公斤（SMJ30）左右，蓋緊壓蓋。
3.6、電機良好接地。

操作規程

本廠生產的砂磨機為了操作方便，隔膜泵供氣及密封冷卻水均采用電磁閥控制，其中水循環電磁閥控制主機的起動，杜絕因操作不當引起機械密封損壞。
操作順序：
（１）．關閉砂磨機進口球閥
（２）．打開水循環，待出水口有水流出后，起動主機
（３）．待主機運轉正常后，打開工作泵，慢慢開啟球閥。
?。担S護與保養：
（１）．主機在生產完畢用清水清洗干凈，并存有一定的清水以防止縫隙處有殘存的粉料沉淀結塊，造成下次起動困難，機械密封過早損壞．
（２）．隔膜泵工作一段時間后，可在空氣濾清的第二個杯子里加入適當?shù)淖儔浩饔?，以防止機械運轉不正常
（３）．玻璃珠在運轉１～２月（視具體工作量）后，應放出檢查，若小珠或碎珠較多，要全部放出進行篩選，將直徑小于1.５mm玻璃珠報廢，添加適量的玻璃珠。

故障與排除

序號	故障現象	原 因 及 排 除
1	電機卡死	隔膜泵力量過大，將珠子擠壓過緊。 轉動皮帶盤，調小過濾器壓力，重新起動電機
2	隔膜泵不工作	電磁閥損壞，更換電磁閥。隔膜泵閥桿卡死，拔下氣管在入口處加入少量變壓器油，插入氣管加大氣壓輕輕敲擊泵體，待泵工作后再將壓力調至原壓力
3	水循環無法工作	電磁閥損壞或卡死，更換。
4	冷卻水發白	機械密封腔拆洗重新組裝，或更換機械密封
5	軸承位發熱	軸承位發熱一般不大于60度，超過60度則屬不正?，F(xiàn)象，主要缺少黃油或軸承損壞。應及時添加黃油或更換。
6	壓力表壓力過高	篩盤阻塞，進行清洗，若解決不了，應拆開清理。
