反應釜的傳熱裝置

反應釜的傳熱裝置可以傳人化學反應所需要的熱量或帶走反應生成的熱量，并保持一定的操作溫度。

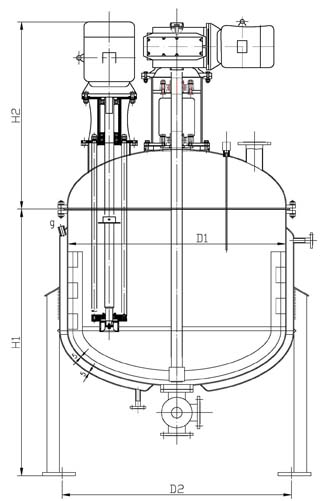

形式：釜體外部設置夾套；釜體內壁設置蛇管。
(1)夾套
以夾套包覆范圍內的釜體殼壁作為傳熱元件。
特點：結構簡單，制造方便，基本上不需要檢修，不占釜內反應空間。
用蒸汽作為載熱體，蒸汽從上端進入夾套，冷凝水從夾套底部排出；冷卻時，冷卻用的液體則從下端進，上端出，這樣能使夾套中經常充滿液體。夾套的頂部和底部，開有供傳熱介質進出的管口，出口接管與一般容器的出口接管一樣。
為放出夾套中的空氣和惰性氣體，使載熱流體充滿整個夾套空間，可以安裝排氣口。
(2)蛇管
應用條件：當反應釜襯里或釜壁采用導熱性差的材料制造，而不宜用夾套傳熱，或因夾套傳熱面積不夠時，則采用蛇管傳熱。
特點：蛇管沉浸在物料中，熱量損失小，傳熱效果好，同時還能起到導流筒的作用，但檢修麻煩。
尺寸要求：蛇管的傳熱面積與其管徑和管長有關，管子過長，管內流體阻力大，能量消耗多；管徑過大，則蛇管加工較困難。管徑通常為DN25～DN70。
