反應釜設計制造中攪拌裝置的選擇

選擇攪拌器

由結構選擇時所寫，本釜選用推進式攪拌器。
根據攪拌器直徑與罐體內徑之比常取0.2～0.5，選取[5]攪拌器,其主要尺寸如下圖3-1：


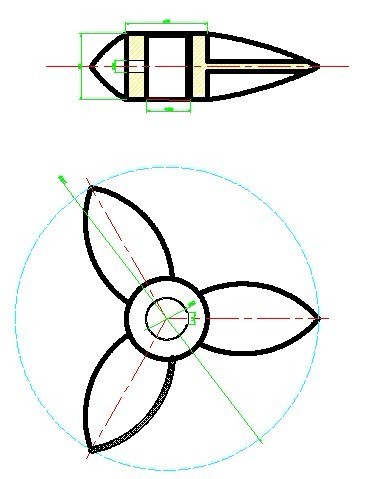

圖3-1 推進式攪拌器的結構
攪拌器直徑
攪拌軸直徑 ；


鍵槽 b=12mm
t=43.6mm
H=65mm
質量 3.62kg
N/n不大于0.02

設計攪拌軸

(1)攪拌軸的材料：選用45鋼。
(2)攪拌軸的結構：連接槳式的軸頭較簡單，因用螺栓對夾，所以用光軸即可；與聯軸器配合的軸頭結構需要車削臺肩，開鍵槽，軸端還需要車螺紋，軸的具體結構如下圖所示：


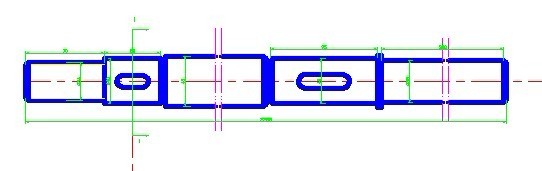

圖3-2 攪拌軸
(3)攪拌軸強度校核
根據任務書，選用電機Y32M2-6。
選用軸功率P=4kw,軸轉速n=200r/min,45鋼扭轉切應力 ，系數取122，則

考慮開鍵槽和物料對軸的腐蝕，軸徑擴大12%，即 。
故d圓整為40mm滿足強度要求。
(4)攪拌軸的形位公差和表面粗糙度要求：一般攪拌軸要求運轉平穩，為防止軸的彎曲對軸封處的不利影響，因此，軸安裝和加工要控制軸的直度，由于攪拌軸轉速 ，直線度允差1000：0.1.
(5)安裝軸承處軸的公差帶采用k6，外殼孔的公差帶采用H7，安裝軸承的配合表面粗糙度Ra取0.8，外殼孔與軸承配合表面粗糙度Ra取1.6。
