不銹鋼袋式過濾器

不銹鋼袋式過濾器結構

不銹鋼袋式過濾器主要由濾袋、支承濾袋的不銹鋼加強網籃、過濾器簡體及平蓋組成。

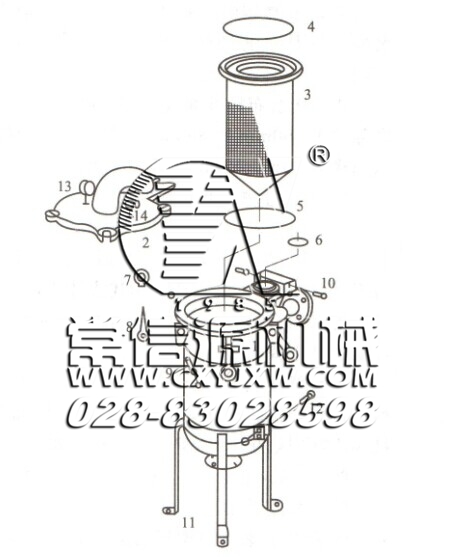

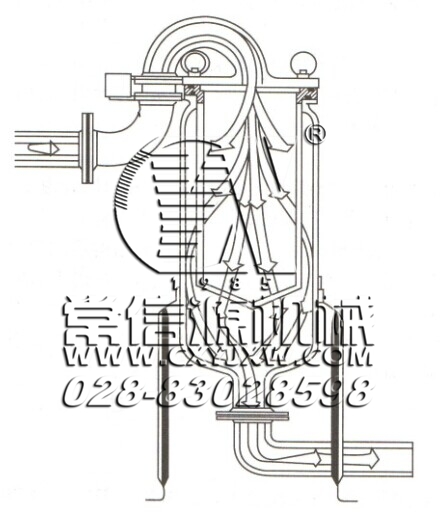

圖1為不銹鋼單筒袋式過濾器及液體流向示意圖。圖2為不銹鋼袋式過濾器零件拆裝圖。此兩圖中均未畫出濾袋。因?yàn)V袋是由用戶在過濾開始前才裝入。濾袋借助袋口的卡環撐住加強網籃上圈內口而裝入加強網籃內。帶鉸鏈的平蓋系快開結構，開啟及更換濾袋都很方便。如圖7中平蓋與進口管之間有O形圈(6)，平蓋與加強網籃上圈之間有一個0形圈(4)，加強網籃上圈與過濾器簡體之間也有一個O形圈(5)，壓緊平蓋時，能同時壓緊這幾個O形圈及濾袋卡環，達到密封的目的。O形圈一般采用耐溶劑的氟橡膠材料，以防溶脹。圖2中3加強網籃是用不銹鋼絲網與網籃上圈焊接制成，還有一種結構是用不銹鋼板制成圓筒后鉆很多小孔代替不銹鋼絲網，耐壓力更高，只是鉆孔很費工。

濾袋

(1)對濾袋的要求

①過濾性能好且阻力較小。濾袋過濾時是承受壓力的，所以要有足夠的強度；無論接縫的方式是用熱熔接合還是縫絨接合，必須保證接縫處嚴密、可靠，濾袋袋口裹著卡環，要求尺寸形狀準確，有一定彈力，以防過濾時產生側漏。卡環的材料有不銹鋼、鍍鋅碳鋼及特
種塑料等，可選用。
②濾袋材料與被過濾物料要相容。濾袋在過濾時不被腐蝕，不溶脹，濾袋也不污染濾液，不允許濾液中掉入一根濾袋上的纖維。
③價格低。

(2)濾袋的分類和材料目前涂料行業用的濾袋主要分兩類。

①絲網濾袋。質地薄，只起表面過濾作用。它主要有尼龍絲網和不銹鋼絲網兩種。尼龍絲網耐酸堿，耐溶劑，耐溫達150℃，現主要用于掛濾袋過濾；不銹鋼絲網耐腐蝕，結實耐用，可反復清洗，因價高且清洗費工費料（溶劑），很少應用。當兩個袋式過濾器串聯使用時，常用絲網濾袋作初級過濾。
②無紡布濾袋。質地厚，像毛氈。這種濾袋結構由立體的高度蓬松性纖維組成，過濾速度快，濾除的雜質多，較大顆粒雜質留在濾袋表面，其細微顆粒則被截留在濾材深處。所以它能起表面過濾和深層過濾雙重作用。
無紡布濾袋的材料主要有聚酯和聚丙烯兩種。聚酯耐堿，耐溶劑，耐溫達160℃，聚酯纖維是目前普遍使用的濾材纖維；聚丙烯耐酸堿，耐溫約90℃，不耐芳香烴類溶劑。
國產無紡布標準濾袋主要有過濾面積0.25m2和0.5m2兩種，濾袋直徑均為180mm，長度分別為450mm和850mm。無紡布濾袋的過濾精度范圍很大，為1～1200μm，涂料過濾常用規格為5μm、10μm、15μm、25μm、40μm、50μm等幾種。

袋式過濾器型號示例

(1)型號表示方法

不銹鋼袋式過濾囂的型號并不統一，以使用較多的DL型為例加以說明。如DL-IPIS-A，表示袋式過濾器，安裝濾袋數量為1個。PIS代表使用標準長度濾袋，過濾面積為0.25H12（如為P2S則代表使用加長濾袋，過濾面積為0.5IT12）。A代表結構形式為單筒過濾器（如為B代表單過濾器配套泵及管路輸送系統，組裝在移動式推車上，2B代表雙聯過濾器可交替使用）。

(2)部分型號及主要參數

目前使用較多的還是用一個濾袋的過濾器。DL型只有2個型號，即DL-IPIS和DI-IP2S，其過濾面積分別為0.25m2和0.5r12，進出口徑均為50mm，**工作壓力0.6MPa，**工作溫度為120℃（與濾袋材料有關），過濾精度為1～12001μm。

(3)幾點說明

①材質。袋式過濾器的加強網籃系不銹鋼材質，設備與配套管路的材質一般有不銹鋼和碳鋼兩種，用戶可根據需要選取。泵如有要求可專門提出。
②單過濾器配套出廠一般配內齒泵，并設一旁路，通過旁路閥，可調節泵的出口壓力。
③根據需要，雙聯過濾器也可并聯或改為串聯使用，前者為加大濾液流量，后者用于濾渣多、要求高的場合。串聯使用時選用濾袋宜前疏后密，如前用絲網濾袋，后用無紡布濾袋，以期迭到既滿足過濾精度要求，又延長濾袋更換周期之目的。

不銹鋼袋式過濾器使用注意事項

(1)檢查濾袋和設備過濾前應檢查濾袋規格及是否完好，然后檢查過濾器內部是否干凈，密封用的幾個O形圈有無缺陷。裝濾袋時要注意毛氈狀材料的絨面應朝里。裝好濾袋，壓緊器蓋即可過濾。
(2)關注過濾壓力剛開泵時，過濾器壓力約為0.05MPa，隨著過濾時間延長，濾袋內的濾渣逐漸增加，壓力也跟著上升。借助旁路閥可調節壓力。過濾器壓力一般維持在0.1～0.3MPa比較適宜。當壓力升至0.4MPa時，即應停車，開蓋檢查濾袋積渣情況，更換濾袋，繼續過濾。臟濾袋是否清洗后再用，視具體情況綜合考慮。
(3)排氣和壓料過濾器蓋上的旋塞可用來排氣，也可連接空氣或惰性氣體軟管，將剩料壓出。
(4)搞好設備衛生過濾器使用后要及時清洗，保持整潔，以保證下次過濾效果良好。

不銹鋼袋式過濾器的優缺點

(1)優點

①適用范圍廣。袋式過濾器幾乎是“**”的。既可過濾色漆，也可過濾漆料和清漆；既可過濾溶劑，也可過濾黏稠物料。過濾精度范圍也很大。
②結構簡單緊湊，體積小，造價低。
③操作方便，更換濾袋快捷?？裳b在小車上流動使用。
④高效，濾袋過濾處理量大，容污量也大。
⑤密閉操作。

(2)缺點

①過濾費用較大。因?yàn)V袋價格較高，雖然推薦清洗后重復使用，但清洗較麻煩，清洗后濾袋容易變硬，過濾能力下降。
②濾袋的過濾精度隨過濾壓力變化有波動。因?yàn)V袋是“軟”的，當過濾壓力較大時，雜質有可能從濾袋的小孔中擠過去。所以選用濾袋時還要積累一些使用經驗，一般都選用比產品細度稍高檔次的濾袋。

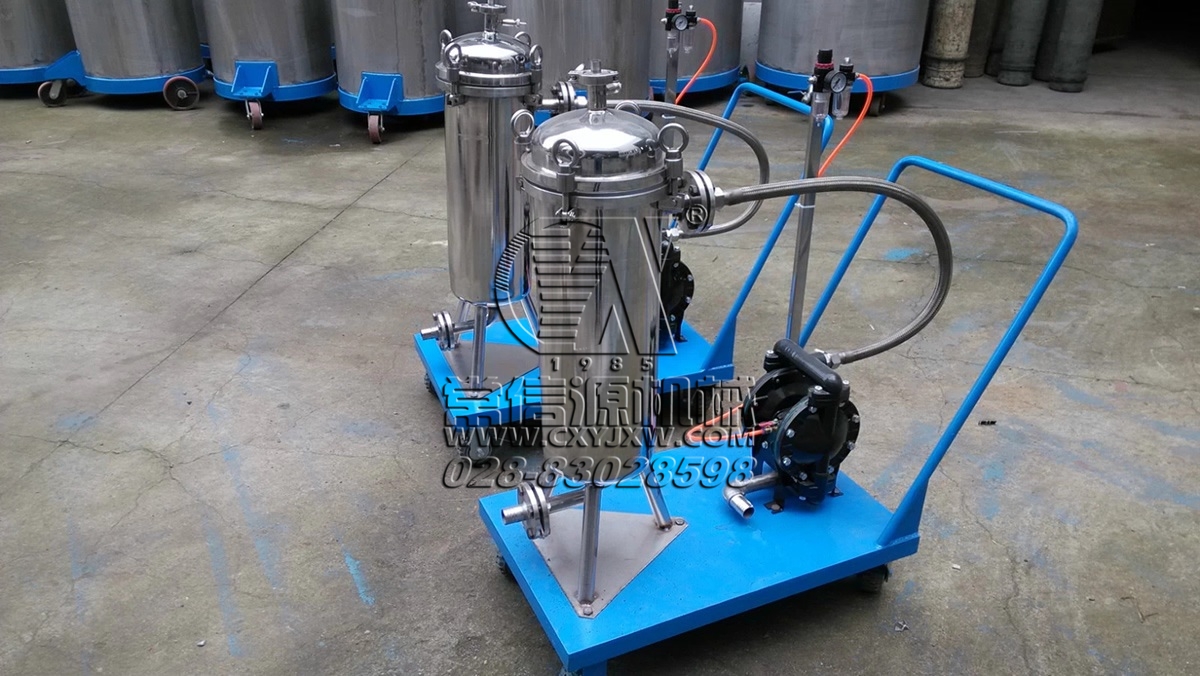

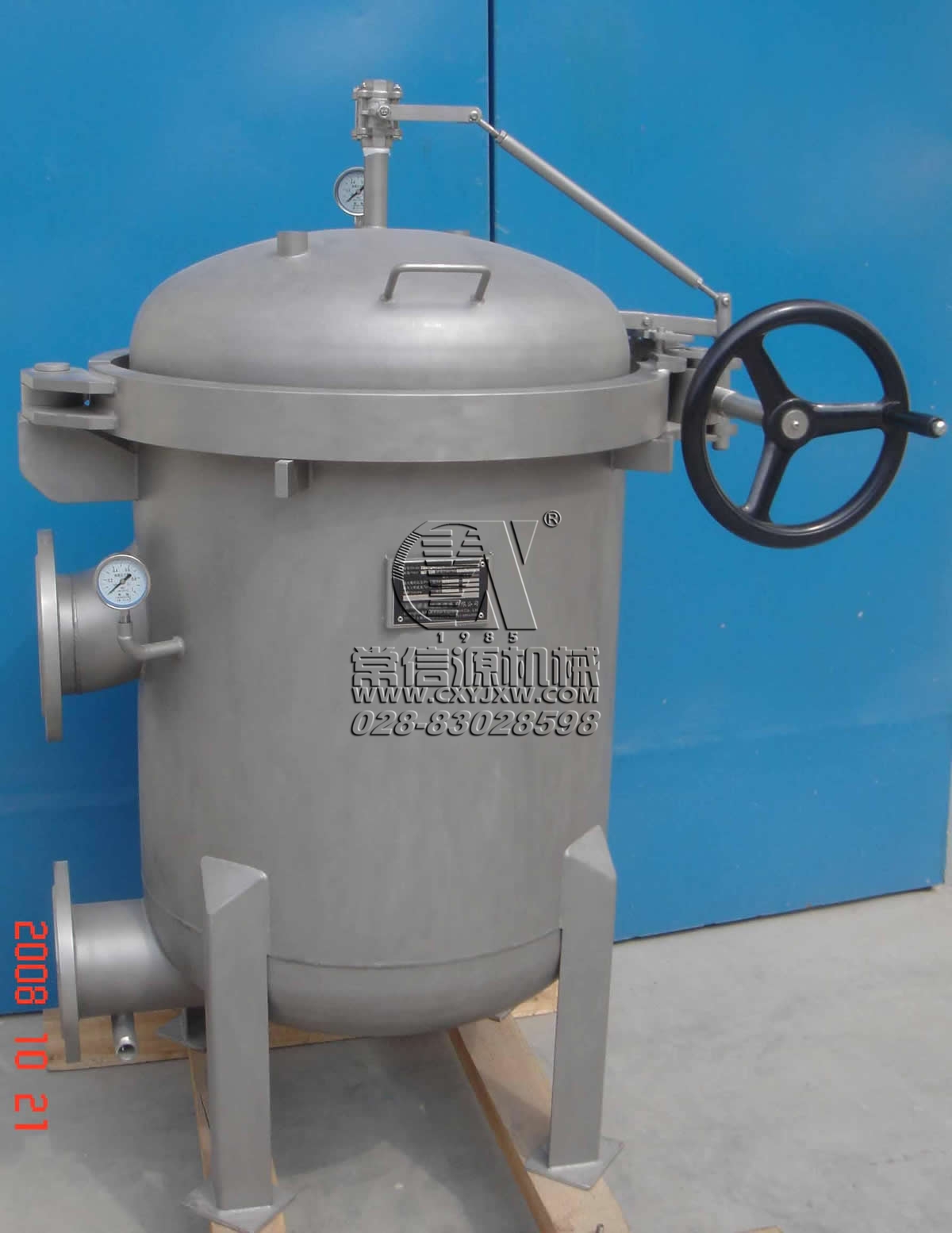

不銹鋼袋式過濾器圖片
