適用范圍
儲油罐是儲存油品及油、水性化工原料的容器,它是石油庫,化工廠的主要存儲設備。儲油罐按材質可分金屬油罐和非金屬油罐;按所處位置可分地下油罐、半地下油罐和地上油罐;按安裝形式可分立式、臥式;按形狀可分圓柱形、方箱形和球形。常見的金屬油罐形狀,一般是立式圓柱形、臥式圓柱形等。立式圓柱形油罐根據頂?shù)慕Y(jié)構又可分為桁架頂罐、無力矩頂罐、梁柱式頂罐、拱頂式罐、套項罐和浮頂罐等,其中常用的是拱頂罐和浮頂罐。
臥式圓柱形油罐應用也極為廣泛。由于它具有承受較高的正壓和負壓的能力,有利于減少油品的蒸發損耗,也減少了發生火災的危險性。它可在機械,一成批制造,然后運往工地安裝,便于搬運和拆遷,機動性較好。缺點是容量一般較小,用的數量多,占地面積大。它適用于小型分配油庫、農村油庫、城市加油站、部隊野戰油庫或企業附屬油庫,也適用于水電站、高速公路、鐵路、碼頭、隧道、港口等建設施工,在大型油庫中也用來作為附屬油罐使用,如放空罐和計量罐等
金屬儲油罐
金屬油罐是采用鋼板材料焊成的容器。普通金屬油罐采用的板材是一種代號叫A3F的平爐沸騰鋼;寒冷地區采用的是A3平爐鎮靜鋼;對于超過10000m3的大容積油罐采用的是高強度的低合金鋼。
常見的金屬油罐形狀,一般是立式圓柱形、臥式圓柱形、球形等幾種。立式圓柱形油罐根據頂?shù)慕Y(jié)構又可分為桁架頂罐、無力矩頂罐、梁柱式頂罐、拱頂式罐、套頂罐和浮頂罐等,其中常用的是拱頂罐和浮頂罐。拱頂罐結構比較簡單,常用來儲存原料油、成品油和芳烴產品。浮頂罐又分內浮頂罐和外浮頂罐兩種,罐內有鋼浮頂浮在油面上,隨著油面升降。浮頂不僅降低了油品的消耗,而且減少了發生火災的危險性和對大氣的污染。尤其是內浮頂罐,蒸發損耗較小,可以減少空氣對油品的氧化,保證儲存油品的質量,對消防比較有利。目前內浮頂罐在***被廣泛用于儲存易揮發的輕質油品,是一種被推廣應用的儲油罐。
臥式圓柱形油罐應用也極為廣泛。由于它具有承受較高的正壓和負壓的能力,有利于減少油品的蒸發損耗,也減少了發生火災的危險性。它可在機械,一成批制造,然后運往工地安裝,便于搬運和拆遷,機動性較好。缺點是容量一般較小,用的數量多,占地面積大。它適用于小型分配油庫、農村油庫、城市加油站、部隊野戰油庫或企業附屬油庫。在大型油庫中也用來作為附屬油罐使用,如放空罐和計量罐等。
球形油罐具有耐壓、節約材料等特點,多用于石油液化氣系統,也用做壓力較高的溶劑儲罐。
非金屬儲油罐
非金屬油罐的種類很多,有土油罐、磚油罐、石砌油罐、鋼筋混凝土油罐、玻璃鋼油罐、耐油橡膠油罐等等。石砌油罐和磚砌油罐應用較多,常用于儲存原油和重油。該類油罐的優點是節約鋼材、耐腐蝕性好、使用年限長。非金屬材料導熱系數小,當儲存原油或輕質油品時,因罐內溫度變化較小,可減少蒸發損耗,降低火災危險性。又由于非金屬罐一般都具有較大的剛度,能承受較大的外壓,適宜建造地下式或半地下式油罐,有利于隱蔽和保溫。但是一旦發生基礎下陷,易使油罐破裂,難以修復。它的另一大缺點是滲漏,雖然使用前經過防滲處理,但防滲技術還未完全解決。
地下儲油罐
地下油罐指的是罐內**油面液位低于相鄰區域的**標高0.2m,且罐頂上覆土厚度不小于0.5m的油罐。這類油罐損耗低,著火的危險性小。
半地下儲油罐
半地下油罐指的是油罐埋沒深度超過罐高的一半,油罐內**油面液位比相鄰區域**標高不高出2m的油罐。
地上儲油罐
地上油罐指的是油罐基礎高于或等于相鄰區域**標高的油罐,或油罐埋沒深度小于本身高度一半的油罐。地上油罐是目前煉油企業常見的一類油罐,它易于建造,便于管理和維修,但蒸發損耗大,著火危險性較大。
儲油罐的檢測
鋼制儲油罐焊縫及微裂紋的檢測主要是檢驗焊縫的外觀成型質量,檢驗內容一般為焊腳高度、咬邊、焊接變形、焊瘤、弧坑、焊縫直度等,以及焊縫的內在質量,如夾渣、氣孔、未焊透、裂紋、未熔合等。鋼制儲油罐焊縫及微裂紋檢測步驟有:
(1)對鋼制儲油罐內外表面和焊縫及熱影響區先用肉眼觀察一遍,對哪些地方存在裂紋有個基本的了解,對存在疑問的部位進行仔細觀察,必要時用放大鏡,發現可能出現微裂紋之處,應做出標注,做好記錄。
(2)鋼制儲油罐的被檢表面形態直接影響檢測靈敏度,清潔的工件表面是檢測取得成效的前提。眾多容器的破壞事故表明,使用中產生的危險缺陷大多位于與介質接觸的內表面,因此容器內部的介質污跡、銹蝕和氧化皮必須清理干凈并經檢測人員檢查合格??刹捎?**磁粉探傷的方法。鑒于氣柜內外表面需檢測的焊縫處于平、橫、立、仰的全位置狀態,檢測前需用A1-30/100型標準試片校驗儀器,試片應貼于操作條件惡劣、對檢測靈敏度影響最大的仰立部位(如球形容器內上極板焊縫,臥式容器內表面頂端焊縫)來校核綜合性能靈敏度,才能保證不發生缺陷漏檢。值得注意的是:對一般介質的容器焊縫進行磁粉檢測,通常選用磁膏配制的水基磁懸液,磁粉顏色需與被檢表面有較大反差。用磁膏配制水基磁懸液時必須注意:先把磁膏與少量的水混合研磨成糊狀,再按規定想煤氣柜中加入規定量的水劑,如此配置的磁懸液濃度較均勻,懸液中磁粉不結團,檢測靈敏度較高。在對盛裝油性介質的容器進行磁粉檢測時,如果被檢內表面焊縫的油膜難以處理干凈或者作水?dāng)嘣囼灢缓细駮r,必須用油基磁懸液,油基磁懸液用高閃點、低濃度的煤油配制,也可用50%煤油 + 50 %變壓器油配制。用磁膏配制油基磁懸液時應注意先把磁膏與少量的油混合研磨成糊狀,再按規定加入規定量的油劑。對較光滑的被檢表面或仰立部位的焊縫進行檢測,應選用粘性較大的油載液(如30%煤油+ 70%機油)配制的磁懸液,以防止在磁粉檢測時,磁懸液流淌速度快造成磁粉無法在缺陷表面聚積而發生漏檢。
(3)對鋼制儲油罐的對接焊縫進行***超聲探傷或***滲透探傷等方法。
(4)對使用***磁粉探傷、著色探傷、***超聲探傷或***滲透探傷等方法發現的缺陷(鋼制儲油罐焊縫及微裂紋區域內),再次利用射線探傷復查,以保證檢測結果的準確性。對于采用任何一種檢測方法所發現的可疑裂紋,要持慎重態度,不應急于下結論,而應采用會診方式,利用各種檢測方法再進行重點復查,還可以讓檢測人員暢所欲言,對檢測結果發表意見,集思廣益。通過以上工作,確定鋼制儲油罐微裂紋的位置、走向、埋藏深度,再確定修復方案,確保鋼制儲油罐的安全運行。
儲油罐容積計算公式
油罐某高度液面時容積=(A3^2*PI()/360*DEGREES(ASIN(SQRT(A3*A3-(A3-C3)*(A3-C3))/A3))*2 -SQRT(A3*A3-(A3-C3)*(A3-C3))*2*(A3-C3)/2)*B3/1000
*其中A3=半徑(厘米)
C3=油罐液面高度(厘米)
B3= 油罐長度(厘米)結果單位為升.
你自己放進EXCEL里吧.你要明白其中意義就自己研究吧. 這其實是適用于高度不超過一半時的(即油罐液面高度=<半徑),超過一半要用全部容積減去空出部分的容積就可以了,說明白一點就好像油罐半徑是200CM,當油高是150CM時,就是用全部容積(即上面公式c3=200)減去已經算出的油面等于50CM時的容積,就是150CM的容積.

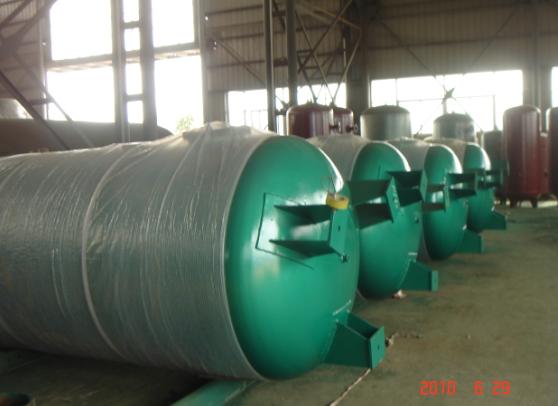

儲油罐圖片
