4t鍋爐粉塵治理配套除塵系統方案

項目概況：

貴廠現有一臺4t鍋爐，貴廠委托我公司對鍋爐尾氣進行治理。

設計依據及原則

2.1 設計依據

方案設計中采用相關國家標準，重型機械冶金行業標準及企業標準，采用主要相關標準有：

GB5083-85 生產設備安全衛生設計總則

GB59591-86 設備的安全通用部分

GB5056-93 設備的電力裝置設計規范

GB100671-88 設備的基本技術條件

JB/ZQ4000 3-86 焊接件通用技術條件

GB3085-82 大氣環境質量標準

TJ36-92 工業企業設計衛生準則

GB9078-1996 鋼鐵工業廢氣粉塵排放標準

GBJ19-88 采暖通風與空氣調節設計規范

GBJ114-88 采暖能風與空氣調節制圖標準

GBJ1653-89 除塵機組技術性能及測試方法

GBJ4-83 工業“三廢”排放試行標準

GB505155-02 采暖通風與空氣調節術語標準

2.2 設計原則

2.2.1 嚴格執行國家有關環境保護、能源綜合利用、節能、生產安全、工業衛生及消防設計等方面的有關規范、規定和政策；

2.2.2 優化系統布局，不影響生產設備的運行、操作；

2.2.3 優化方案、控制投資；

2.2.4 選擇先進實用、安全可靠的除塵技術，以保證除塵效果。

2.3 設計范圍

2.4 設計目標

2.4.1 符合標準要求；

2.4.2 處理后煙氣排放濃度≤30 mg/Nm³，達到環保排放要求。

煙氣治理方案

除塵系統工藝流程如下：

除塵系統配置

4.1.鍋爐配套除塵器技術參數

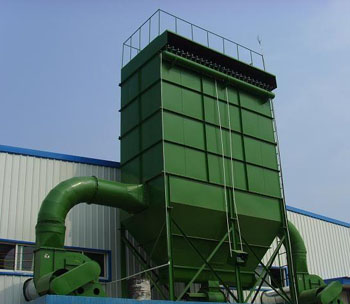

除塵器類型 CD系列長袋脈沖袋式除塵器

除塵器型號 LTCDM103-8/15

處理風量 15000m³/h

總過濾面積 440m²

凈過濾風速 0.85m/min

濾袋尺寸 φ130×3000mm

濾袋數量 360條

濾袋材質 PPS/PPS（~550g/m²）

濾料工作溫度 ＜160℃

噴吹壓力 0.2~0.5MPa

清灰方式 定時

清灰狀態 離線

除塵器箱體數 3箱

每箱體濾袋數 120條

除塵器灰斗數 3個

除塵器阻力 ≤1200Pa

除塵器出口粉塵濃度 ＜30mg/m³

漏風率 ≤2%

4.2 旋風除塵器技術參數

處理風量 15000m³/h

除塵器阻力 ≤1000Pa

4.3 除塵器配置說明

a）采用LTCD型長袋大型脈沖袋式除塵器，配套除塵器設濾袋360條，濾袋尺寸φ130×3000mm，總過濾面積440m²。

b）濾袋布置成24排，每排15袋，濾袋依靠袋口的彈性元件嵌在花板的袋孔內，采取合理的公差配合，以保證良好的密封性及拆、裝濾袋方便。

c）整機隔成若干個倉室，分成單列，設進風和出風通道。每倉室出口提升閥作為離線清灰輔助機構。

d）脈沖閥為2寸，每倉8位，采用電磁閥控制。清灰時，脈沖閥釋放的壓縮空氣由噴吹管上的噴咀射向?yàn)V袋內。

e）除塵器卸灰裝置

倉壁振動器 3個

星形卸灰閥 3個

螺旋輸送機 1臺

設備的原理及構造

5.1 除塵原理

含塵煙氣由進風管道進入中箱體下部，在擋風板形成的預分離室內，較大顆粒粉塵因慣性作用落入灰斗。煙氣向上到達濾袋，粉塵被阻留在濾袋外面，凈化后的煙氣進入袋內，并經袋口進入上箱體，最后經氣動提升閥由出風管道排出。

煙氣在通過袋除塵器的過程中，被阻截在濾袋上的粉塵層會不斷增厚，使袋除塵器阻力不斷增加，經過一定時間后，控制柜令噴吹系統開始工作。順序開啟脈沖閥使壓縮空氣從集氣箱(氣包)經噴吹管上的噴咀向?yàn)V袋內噴射，濾袋因此而急劇膨脹，在產生的加速度和反向氣流的作用下，附于袋外的粉塵被剝離并落入灰斗。噴吹一次的持續時間為0.1秒左右，噴吹結束后，濾袋立即恢復過濾狀態。

5.2 袋除塵部分主要組成部件

除塵器由上箱體總成(包含脈沖噴吹裝置)、中箱體、灰斗、支架、濾袋及濾袋框架、進出風管路、壓縮空氣系統和控制系統等組成。其中：

(1) 上箱體總成

A. 上箱體含花板、上殼體、煙氣出口、上揭蓋。

B. 脈沖噴吹裝置含低壓脈沖噴吹集氣箱、脈沖閥、電磁閥、噴吹彎管、帶噴咀的噴吹管、噴吹管支座。

C. 煙氣出口提升閥。

(2) 中箱體含中箱體框架、箱板、煙氣進口。

(3) 灰斗含灰斗、檢修門、倉壁振動器。

(4) 除塵器支架含立柱、橫梁、斜撐等。

(5) 進出風通道、箱體進風口短管。

(6) 壓縮空氣系統含儲氣罐、油水分離器、截止閥、減壓閥、壓力表及管道。

(7) 除塵器保溫。

5.3 除塵器主要結構特點

(1) 除塵器本體采用框架結構，上箱體、灰斗及側板與框架間采用連續焊接，保證良好的密封性能，中箱體側板焊有由型材組成的肋板，使箱體具有足夠的抗壓強度。

(2) 除塵器上箱體總成中，固定濾袋的花板孔采用沖制加工，保證花板尺寸的一致性和內表面光滑無毛刺，濾袋裝好后不允許有粉塵泄漏。

(3) 除塵器上箱體總成組裝時嚴格控制安裝尺寸，使噴吹管中心與對應的該排花板孔中心線重合，每個噴吹管噴孔中心線與花板孔中心線重合。噴吹管與花板表面距離一致。

(4) 除塵器上揭蓋設凹槽密封壓緊裝置。頂部設排水坡。

(5) 袋籠由專用的生產線加工，確保各焊點牢固表面光滑無毛刺，防腐采用酸洗鍍鋅。

(6) 除塵器箱體出口各室設氣動提升閥，為箱體換袋檢修時使用。

(7) 濾袋口采用進口彈簧鋼片及與濾袋材質相同的鞍形墊縫制，確保袋口尺寸的一致性。

(8) 除塵器在結構上便于安裝、運行、維護和檢修。鋼結構采用焊接結構，并采用防腐、防銹措施，應符合GB4053.3−93的規定。平臺、走道能承受4000N/m²活荷載，扶梯能承受2000N/m²活荷載，撓度小于1/300。扶梯與水平面的夾角不大于45°。

(9) 上箱體、中箱體、煙風道、灰斗及鋼結構等在滿足制造運輸安裝方便的條件下，盡量在制造廠內組裝出廠。

(10) 鋼結構及平臺在設計時考慮防潮、防銹蝕，采用良好的適用于沿海地區使用的優質油漆。涂裝一層底漆采用環氧底漆，一層中間漆采用環氧漆。底漆與中間漆在出廠前完成。

壓氣系統

根據本系統工藝的要求，脈沖袋式除塵器清灰時需用壓縮空氣，設備清灰使用壓縮空氣壓力0.15~0.25 MPa，最大耗氣量3m³/min，要求管網供氣壓力0.4~0.6 MPa，介質品質為除油、脫水潔凈空氣。

除塵系統保溫

處理鍋爐排出的高溫?zé)煔獯匠龎m系統必須有防結露措施，在高溫?zé)煔庵泻幸欢康乃莺蚐O_X氣體，且SO_X的存在使煙氣露點提高，因此除塵系統均需保溫，以確保系統安全運行。本工程選用厚度為50 mm的巖棉保溫氈保溫。

除塵器預噴涂裝置

鍋爐點火需噴油燃燒，未完全燃燒的油霧會被煙氣帶入除塵器。沒有容塵的新濾袋如被油霧粘上，則會堵塞濾袋的微孔使濾袋失去過濾能力。因此，袋式除塵器用于燃煤鍋爐煙氣除塵時，投運前必須對濾袋進行預噴涂容塵。預噴涂可使濾袋形成初始?jí)m餅，提高除塵效率、保護濾袋，使其免于粉塵穿透、堵死以及其他由于油霧或水分滲透所引發的問題，并使濾袋壓差得以穩定。用于預噴涂的粉塵的粒徑不應過大，要有一定的粒徑分布要求。對燃煤鍋爐煙氣，最好采用石灰粉或就近采用燃煤鍋爐的綜合粉塵。

因預噴涂一般只用于新濾袋第一次鍋爐點火噴油燃燒時，本方案采用簡易預噴涂裝置。

電控系統

1） 除塵器的各輸灰設備及灰倉配套設備采用手動控制方式進行控制。輸灰設備的起、停按以下程序進行：?jiǎn)?dòng)時，螺旋輸送機→卸灰閥；停機時，卸灰閥→螺旋輸送機。停機時每臺設備相對上一設備應滯后2分鐘停機。定時控制：當除塵器每完成1~2次反吹清灰周期，則輸灰設備運行一次(及每個灰斗依次卸灰一次)。

2） 脈沖噴吹清灰程序：

對除塵器的脈沖電磁閥（24組，每組15只共360只電磁閥）實現順序控制。電磁閥每次開啟時間（脈沖寬度）為0.1秒，兩只閥動作的間隔時間（脈沖間隔）可調。

3） 定時清灰方式。

a、人工手動進位脈沖清灰：

主要用于檢修，用人工手動按鈕對電磁閥依次進位動作。

b、脈沖間隔可調范圍：1秒~999秒

卸灰間隔：1分~900分。

煙道及煙囪

1）煙道

煙道設計要根據場地情況合理布置，盡量減少?gòu)濐^及截面突變產生的局部阻力；為降低煙道沿程阻力，風速不宜過高，本方案煙道內流速定為18 m/s，這樣即為較合理的流速，則配套除塵系統煙道直徑為φ0.55m,煙道長度根據現場具體情況確定。

2） 煙囪

煙囪高度確定為18m，直徑為φ0.8m，頂上加煙帽。

12、本系統采用變頻器器調節風機運行轉速，以滿足不同工藝操作時的系統風量。這樣還能大量節約風機運行電量，避免風機啟動對電網的沖擊。

鍋爐除塵系統配套電機：

轉速 1450 r/min

功率 37KW
